振动给料机

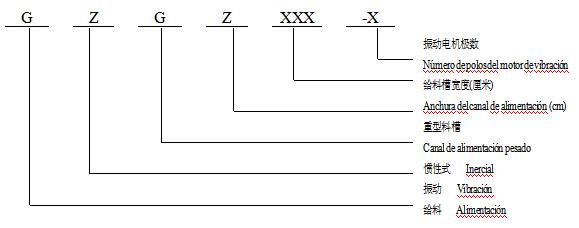

一、型号
例: GZG40—4即给料槽槽宽为400毫米, 槽型为普通型, 振动器为四给的惯性振动给料机。
二、用途和特点
GZG系列自同步惯性振动给料机可广泛用于矿山、冶金、煤炭、建材、轻工、化工、电力、粮食等各部门中, 用以把块状、颗粒状及粉状物料从贮料仓或漏斗中均匀连续或定量地给到受料装置中。例如将破碎机、分选机械、运输机械、包装机械等散状物料输送到指定地点。
GZG系列自同步惯性振动给料机是一种经济技术指标先进的给料设备, 同电磁振动给料机相比具有以下特点:
1、体积小, 重量轻、结构简单;
2、安装、操作、维修方便、能耗低;
3、输送效能高;
4、噪音低、有处于改善工作环境;
5、耗电少, 功率因数高;
6、本设备在远超共振状态下工作, 因而振幅稳定, 运行可靠, 对各种物料适应性较强。
四、工作原理
给料机采用两台同一规格的ZQ型惯性振动器为激振源。

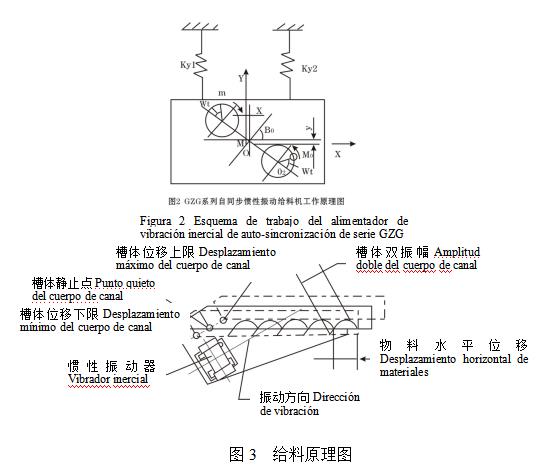

ZQ系列惯性振动器是利用装在特制的双出轴三相异步电动机轴两端的偏心块产生激振力的一种振动驱动装置。根据平面单质体振动机同步理论, 当两台惯性振动器以角速度wt作反向同步运转时(见图2), 其惯性力在两振动器旋转中心O1O2连线方向的分力大小相等, 方向相反互相抵消, 而O1O2连线垂直方向的分力相互迭加, 在该惯性力作用下, 给料槽沿合力方向作简谐振动。
给料机的给料过程(参见图3)是以料槽倾斜方向作往复直线振动来实现的, 当槽体振动加速度的分量大于重力加速度在垂直槽底方向分量时, 槽中物料被抛起, 并按抛物线的轨迹向前进行跳跃运动, 槽体每振动一次, 物料将被抛起一次。这样, 物料连续以槽体振动频率向前跳跃, 达到给料目的。
